交換部品｜タイミングベルト

■ GS、RS、RDシリーズ用タイミングベルト

■ GS、RS、RDシリーズ用 X軸タイミングベルト

機種

税込価格

4030用

5,500円 (/本)

7050用

7,700円 (/本)

9060用

9,900円 (/本)

1290用

13,200円 (/本)

1490用

15,400円 (/本)

1812用

19,800円 (/本)

1325D用

15,400円 (/本)

3M-15
機体毎に必要な長さに若干の違いがある為、適切な長さにカットして使用して下さい

4030用　長さ:1490mm　幅:15mm
7050用　長さ:1880mm　幅:15mm
9060用　長さ:2380mm　幅:15mm
1290用　長さ:2850mm　幅:15mm
1490用　長さ:3250mm　幅:15mm
1812用　長さ:4000mm　幅:15mm
1325D用　長さ:3100mm　幅:15mm

X軸タイミングベルトの交換後は、必ず「バックラッシュの調整」を行ってください。

交換工賃 　　　円

■ GS、RS、RDシリーズ用 X軸減速用タイミングベルト

機種

税込価格

A タイプ

6,600円 (/本)

B タイプ

5,500円 (/本)

Aタイプ / Bタイプの選択は、「RSD-SUNMAXシリーズ　減速比の確認」を参照してください。

A タイプ 300-3M　長さ:147mm 幅:15mm
B タイプ 240-3M　長さ:117mm 幅:15mm

X軸減速用タイミングベルトの交換後は、必ずバックラッシュの調整」を行ってください。

交換工賃 　　　円

■ GS・RD1325D用 X軸減速用タイミングベルト

機種

税込価格

GS・RD1325D専用

8,800円 (/本)

324-3M　長さ:159mm 幅:15mm

X軸減速用タイミングベルトの交換後は、必ず「バックラッシュの調整」を行ってください。

交換工賃 　　　円

■ GS、RS、RDシリーズ用 Y軸タイミングベルト

機種

税込価格

4030用

5,500円 (/本)

7050用

7,700円 (/本)

9060用

9,900円 (/本)

1290 / 1490用

13,200円 (/本)

1812用

16,500円 (/本)

3M-15
機体毎に必要な長さに若干の違いがある為適切な長さに揃えて使用して下さい

4030用　長さ:1090mm　幅:15mm
7050用　長さ:1520m　幅:15mm
9060用　長さ:1570mm　幅:15mm
1290 / 1490用　長さ:2250mm　幅:15mm
1812用　長さ:2800mm　幅:15mm

交換工賃 　　　円

■ GS・RD1325D用 Y軸タイミングベルト

機種

税込価格

GS1325D専用

26,400円 (/本)

L=3300、W=50mm

交換工賃 　　　円

■ GS、RS、RDシリーズ用 Y軸減速用タイミングベルト

機種

税込価格

A タイプ

6,600円 (/本)

B タイプ

5,500円 (/本)

Aタイプ / Bタイプの選択は、「RSD-SUNMAXシリーズ　減速比の確認」を参照してください。

A タイプ 384-3M 長さ:190mm 幅:15mm
B タイプ 354-3M 長さ:175mm 幅:15mm

交換工賃 　　　円

■ GS・RD1325D用 Y軸減速用タイミングベルト

機種

税込価格

GS・RD1325D 専用

8,800円 (/本)

324-3M　長さ:159mm 幅:15mm

交換工賃 　　　円

■ GS、RS、RDシリーズ用 Z軸タイミングベルト

機種

税込価格

4030用

7,700円 (/本)

7050用

7,700円 (/本)

9060用

9,900円 (/本)

1290用 (1800)

9,900円 (/本)

1290用 (2160)

13,200円 (/本)

1490用

9,900円 (/本)

1812用

13,200円 (/本)

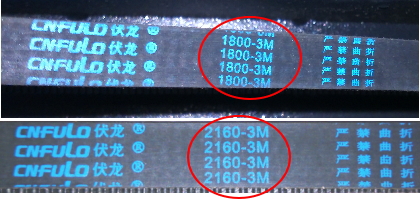

GS1290は製造ロットにより、1800または、2160になります。
ご注文の際は、タイミングベルト表面に印刷されている文字列を確認してください。

青色の文字で、「○○○○－３Ｍ」と記載されています、○○○○が寸法を表します。

4030用　1569-3M-15 長さ:1569mm 幅:15mm
7050用　1569-3M-15 長さ:1569mm 幅:15mm
9060用　1800-3M-15 長さ:1800mm 幅:15mm
1290用　1800-3M-15 長さ:1800mm 幅:15mm
　　　　　　2160-3M-15 長さ:2160mm 幅:15mm
1490用　1800-3M-15 長さ:1800mm 幅:15mm
1812用　2160-3M-15 長さ:2160mm 幅:15mm

修理価格 (1本)
　4030　　　円
　7050　　　円
　9060　　　円
　1290　　　円
　1490　　　円
　1812　　　円

■ GS、RS、RDシリーズ用タイミングベルト終端固定バンド

機種

税込価格

機種共通

3,300円

X軸タイミングベルト終端固定バンドの交換後は、必ず「バックラッシュの調整」を行ってください。

交換工賃 　　　円

■ GS、RS、RDシリーズ用タイミングベルト終端

機種

税込価格

機種共通

3,300円

機種、ロットにより、このタイミングベルト終端が使用されていない場合があります。実機を確認の上、ご購入ください。

X軸タイミングベルト終端固定の交換後は、必ず「バックラッシュの調整」を行ってください。

交換工賃 　　　円

■ GS・RD1325D用 X軸タイミングベルト終端

機種

税込価格

GS1325D 専用

4,400円

GWK-1325D Terminal X

X軸タイミングベルト終端固定の交換後は、必ず「バックラッシュの調整」を行ってください。

交換工賃 　　　円

■ GS・RD1325D用 Y軸タイミングベルト終端

機種

税込価格

GS1325D 専用

5,500円

GWK-1325D Terminal Y

交換工賃 　　　円

■ LT用タイミングベルト

■ LT用 X軸タイミングベルト

機種

税込価格

LT5030

5,500円 (/本)

LT6040

6,600円 (/本)

LT1390

14,300円 (/本)

機体毎に必要な長さに若干の違いがある為適切な長さに揃えて使用して下さい

LT5030　　　MXL037　　　1460mm
LT6040　　　MXL037　　　1520mm
LT1390　　　3M-15　　　3360mm

交換するベルトに合わせて、終端固定バンドが必要です

交換工賃 　　　円

■ LT1390用 X軸減速用タイミングベルト

機種

税込価格

LT1390

5,500円 (/本)

240-3M

交換工賃 　　　円

■ LT用 Y軸タイミングベルト

機種

税込価格

LT5030用

5,500円 (/本)

LT6040

6,600円 (/本)

LT1390

13,200円 (/本)

機体毎に必要な長さに若干の違いがある為適切な長さに揃えて使用して下さい

LT5030　　　MXL037　　　1100mm
LT6040　　　MXL037　　　1160mm
LT1390　　　3M-15　　　2300mm

交換するベルトに合わせて、終端固定バンドが必要です

交換工賃 　　　円

■ LT1390用 Y軸減速用タイミングベルト

機種

税込価格

LT1390

5,500円 (/本)

224-3M　または　228-3M

交換工賃 　　　円

■ LT用 Z軸タイミングベルト

機種

税込価格

LT5030・6040用

5,500円 (/本)

848MXL

交換工賃 　　　円

■ LT1390 V2、MPC15、RD用 Z軸タイミングベルト

機種

税込価格

LT1390 V2、MPC15、RD用

9,900円 (/本)

1800-3M-15 長さ:1800mm 幅:15mm

LT1390シリーズにおいて、Z軸ステッピングモータの型番が「57BHH76-420L-16A」の場合、このタイミングベルトが使用できない場合があります。
ご注文の前にお問い合わせください。

※ センドバック修理の対象となる場合があります。

交換工賃 　　　円

■ LT5030・6040用タイミングベルト終端固定バンド

機種

税込価格

LT5030・6040用

330円

■ LT1390用 Xタイミングベルト終端固定バンド

機種

税込価格

LT1390 X軸用

3,300円

■ LT1390用 Yタイミングベルト終端固定バンド

機種

税込価格

LT1390 Y軸用

3,300円

■ QS用タイミングベルト

■ QS用 X軸タイミングベルト

機種

税込価格

QS4030用

5,500円 (/本)

QS6040用

6,600円 (/本)

QS7050用

7,700円 (/本)

QS9060用

9,900円 (/本)

QS1290用

13,200円 (/本)

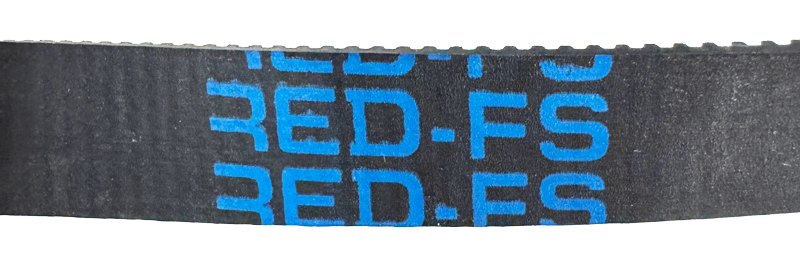

MXL 15
幅 15mm
機種により全長が異なります。
QS4030用　長さ:1295mm　幅:15mm
QS6040用　長さ:1695mm　幅:15mm
QS7050用　長さ:1890mm　幅:15mm
QS9060用　長さ:2300mm　幅:15mm
QS1290用　長さ:2900mm　幅:15mm
機体への取り付けの際には、「X軸タイミングベルトバンド」および「X軸タイミングベルト終端」が必要です。

X軸タイミングベルトの交換方法は、こちらを参照してください。

X軸タイミングベルトの交換後は、必ず「バックラッシュの調整」を行ってください。

交換工賃 　　　円

■ QS用 X軸タイミングベルトバンド・終端セット

機種

税込価格

QS4030用

6,160円 (/本)

QS6040用

7,260円 (/本)

QS7050用

8,360円 (/本)

QS9060用

10,560円 (/本)

QS1290用

13,860円 (/本)

機種により全長が異なります。
QS4030用　長さ:1295mm　幅:15mm
QS6040用　長さ:1695mm　幅:15mm
QS7050用　長さ:1890mm　幅:15mm
QS9060用　長さ:2300mm　幅:15mm
QS1290用　長さ:2900mm　幅:15mm
本商品は、X軸タイミングベルトと「X軸タイミングベルトバンド」および「X軸タイミングベルト終端」のセット商品です。

X軸タイミングベルトを機体に取り付けてからタイミングベルトの長さを調整する必要がありますので、バンドおよび終端は、ベルトに固定されていない状態での販売となります。

色・形状が異なる場合がありますが、使用上、問題はありません。

「X軸タイミングベルトバンド」は、機体ロットにより、2爪の場合と3爪の場合があります。発送する商品は3爪となります。
機体に使用しているのを確認し、2爪の場合は既存パーツの形状に合わせて金切りばさみ等で切断して使用してください。
2爪を使用している機体に3爪のまま使用すると、レーザーヘッドが左端に移動した際に、衝突する場合があります。

X軸タイミングベルトの交換方法は、こちらを参照してください。

X軸タイミングベルトの交換後は、必ず「バックラッシュの調整」を行ってください。

交換工賃 　　　円

■ QS用 X軸タイミングベルトバンド

機種

税込価格

機種共通

330円

全幅 15mm

色・形状が異なる場合がありますが、使用上、問題はありません。

機体ロットにより、2爪の場合と3爪の場合があります。発送する商品は3爪となります。
機体に使用しているのを確認し、2爪の場合は既存パーツの形状に合わせて金切りばさみ等で切断して使用してください。
2爪を使用している機体に3爪のまま使用すると、レーザーヘッドが左端に移動した際に、衝突する場合があります。

X軸タイミングベルトバンドの交換後は、必ず「バックラッシュの調整」を行ってください。

交換工賃 　　　円

■ QS用 X軸タイミングベルト終端

機種

税込価格

機種共通

330円

全幅 15mm

色・形状が異なる場合がありますが、使用上、問題はありません。

X軸タイミングベルト終端の交換後は、必ず「バックラッシュの調整」を行ってください。

交換工賃 　　　円

■ QS用 Y軸タイミングベルト

機種

税込価格

QS4030用

5,500円 (/本)

QS6040用

6,600円 (/本)

QS7050用

7,700円 (/本)

QS9060用

9,900円 (/本)

QS1290用

13,200円 (/本)

MXL 10
ピッチ 2.032mm
幅 10mm
機種により全長が異なります。
QS4030用　長さ:950mm　幅:9mm
QS6040用　長さ:1200mm　幅:9mm
QS7050用　長さ:1410mm　幅:9mm
QS9060用　長さ:1595mm 幅:9mm
QS1290用　長さ:2195mm　幅:9mm
機体への取り付けの際には、「Y軸タイミングベルトバンド」および「Y軸タイミングベルト終端」が必要

交換工賃 　　　円

■ QS用 Y軸タイミングベルトバンド・終端セット

機種

税込価格

QS4030用

6,160円 (/本)

QS6040用

7,260円 (/本)

QS7050用

8,360円 (/本)

QS9060用

10,560円 (/本)

QS1290用

13,860円 (/本)

機種により全長が異なります。
QS4030用　長さ:950mm　幅:9mm
QS6040用　長さ:1200mm　幅:9mm
QS7050用　長さ:1410mm　幅:9mm
QS9060用　長さ:1595mm 幅:9mm
QS1290用　長さ:2195mm　幅:9mm
本商品は、Y軸タイミングベルトと「Y軸タイミングベルトバンド」および「Y軸タイミングベルト終端」のセット商品です。

Y軸タイミングベルトを機体に取り付けてからタイミングベルトの長さを調整する必要がありますので、バンドおよび終端は、ベルトに固定されていない状態での販売となります。

色・形状が異なる場合がありますが、使用上、問題はありません。

交換工賃 　　　円

■ QS用 Y軸タイミングベルトバンド

機種

税込価格

機種共通

330円

全幅 10mm

色・形状が異なる場合がありますが、使用上、問題はありません。

交換工賃 　　　円

■ QS用 Y軸タイミングベルト終端

機種

税込価格

機種共通

330円

全幅 10mm

色・形状が異なる場合がありますが、使用上、問題はありません。

交換工賃 　　　円

■ QS用 Y軸減速用タイミングベルト

機種

税込価格

機種共通

5,500円 (/本)

60MXL 15
長さ 74mm
幅 15mm
輪形状

取り付け方法
こちらを参照して下さい。

※ 予備ベルトが、あらかじめ機体についている場合は購入の必要はありません。

交換工賃 　　　円

■ QS用 Z軸タイミングベルト

機種

税込価格

QS4030 １次筐体内用

5,500円 (/本)

QS4030 ２次筐体外底面用

5,500円 (/本)

QS6040用

5,500円 (/本)

QS7050用

5,500円 (/本)

QS9060用

5,500円 (/本)

QS1290用

5,500円 (/本)

QS-4030用(1次筐体内用)
640MXL
長さ 1620mm
幅 9mm
輪形状

QS-4030用(2次筐体外底面用)
144MXL
長さ 180mm
幅 9mm
輪形状

QS-7050用
939-3M
長さ 950mm
幅 15mm
輪形状

QS-9060用
1569-3M
長さ 1560mm
幅 15mm
輪形状

QS-1290用
1800-3M
長さ 1800mm
幅 15mm
輪形状

交換工賃 (1本)
　QS4030 Z軸１次筐体内用　　　　円
　QS4030 Z軸２次筐体外底面用　　円
　QS6040、QS7050(1本)　　　　　円
　QS9060、QS1290(1本)　　　　　円
