記載の「交換工賃」は、弊社にて交換作業を行った場合の工賃です。 詳細はこちら
FL-LCW 消耗品 Aタイプ専用
溶接・切断用ノズル
AS / BS タイプ【オールマイティ】
型番 | 税込価格 | |
---|---|---|
AS-081,100 |
|
|
AS-10 | 1,100 | |
AS-12 | 1,100 | |
BS-16 | 1,100 | |
BS-201,100 |
|
|
AS-12 および BS-16は、FL-LCWの同梱品です。
突合せ、隅肉、各溶接など様々な溶接角度に適応するオールマイティなノズルになります
適用ワイヤー径
AS-08 : Φ0.8
AS-10 : Φ1.0 (および Φ0.8)
AS-12 : Φ1.2 (および Φ0.8 〜 Φ1.0)
BS-16 : Φ1.6
適用ワイヤー径
AS-08 : Φ0.8
AS-10 : Φ1.0 (および Φ0.8)
AS-12 : Φ1.2 (および Φ0.8 〜 Φ1.0)
BS-16 : Φ1.6

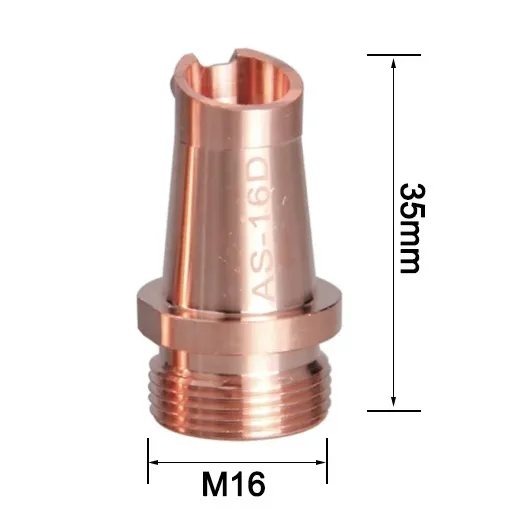

ASタイプ【ダブルワイヤー用】
型番 | 税込価格 | |
---|---|---|
AS-12D | 1,650 | |
AS-16D | 1,650 | |
AS-20D | 1,650 |
ダブルワイヤー用ノズルになります
適用ワイヤー径
AS-12D : Φ1.2 (および Φ0.8 〜 Φ1.0)
AS-16D : Φ1.6
AS-20D : Φ2.0
AS-12D : Φ1.2 (および Φ0.8 〜 Φ1.0)
AS-16D : Φ1.6
AS-20D : Φ2.0
DS タイプ【オールマイティ】
型番 | 税込価格 | |
---|---|---|
DS-08 | 1,100 | DS-10 | 1,100 |
DS-12 | 1,100 | |
DS-16 | 1,100 |
DSタイプはASと同様に全ての溶接角度に対応したノズルになります。ワイヤー固定用の溝がノズルに入り込む仕様となっておりワイヤーの抜けを防ぎやすいのが特徴です。
適用ワイヤー径
DS-10 : Φ1.0 (および Φ0.8)
DS-12 : Φ1.2
DS-16 : Φ1.6
適用ワイヤー径
DS-10 : Φ1.0 (および Φ0.8)
DS-12 : Φ1.2
DS-16 : Φ1.6
ES / FS タイプ【角溶接用】
型番 | 税込価格 | ES-10 | 1,100 |
---|---|---|
ES-12 | 1,100 | |
FS-16 | 1,100 |
FS-12は、FL-LCWの同梱品です。
角がある溶接に特化したノズルになります。
適用ワイヤー径
ES-10 : Φ1.0 (および Φ0.8)
ES-12 : Φ1.2
FS-16 : Φ1.6
適用ワイヤー径
ES-10 : Φ1.0 (および Φ0.8)
ES-12 : Φ1.2
FS-16 : Φ1.6

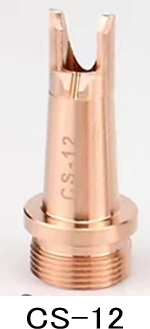

CS タイプ【角溶接用】
型番 | 税込価格 | CS-08 | 1,100 | CS-10 | 1,100 |
---|---|---|
CS-12 | 1,100 | |
CS-16 | 1,100 |
CS-12は、FL-LCWの同梱品です。
角がある溶接用に特化したノズルになります。
適用ワイヤー径
CS-10 : Φ1.0 (および Φ0.8)
CS-12 : Φ1.2
CS-16 : Φ1.6
適用ワイヤー径
CS-10 : Φ1.0 (および Φ0.8)
CS-12 : Φ1.2
CS-16 : Φ1.6
A タイプ
型番 | 税込価格 | A | 1,100 |
---|
溶接ワイヤーを使用せずに溶接を行う場合に使用します。
突き合わせ・隅肉などに使用します。
突き合わせ・隅肉などに使用します。
B タイプ
型番 | 税込価格 | B | 1,100 |
---|
溶接ワイヤーを使用せずに溶接を行う場合に使用します。
突き合わせ・隅肉などに使用します。
突き合わせ・隅肉などに使用します。

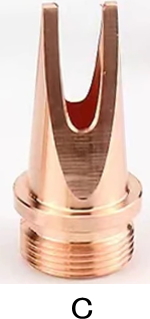

C タイプ
型番 | 税込価格 | C | 1,100 |
---|
Cは、FL-LCWの同梱品です。
溶接ワイヤーを使用せずに溶接を行う場合に使用します。
角溶接用などに使用します。
角溶接用などに使用します。

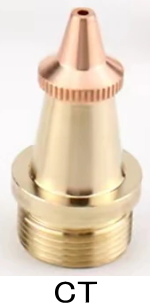

CT タイプ
型番 | 税込価格 | CT | 1,100 |
---|
CTは、FL-LCWの同梱品です。
切断加工時に使用します。溶接用途には使用できません。
ワイヤーノズル
機種 | 税込価格 | |
---|---|---|
φ0.8 用 | 330 | |
φ1.0 用 | 330 | |
φ1.2 用 | 330 | |
φ1.6 用 | 330 |
レーザーガンのワイヤー出口のノズルです。
溶接ワイヤーの径に合わせて交換する必要があります。
溶接ワイヤーの径に合わせて交換する必要があります。
ノズルには穴径を示す刻印等がないため、穴のサイズで判別する必要があります。
交換工賃 2,5002,750

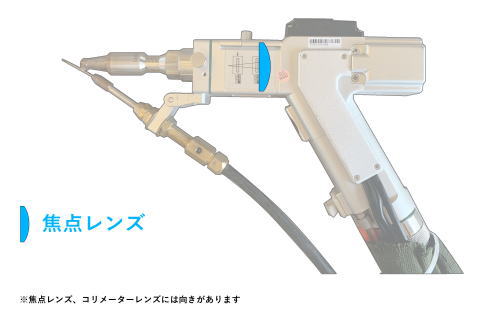

溶接・切断用焦点レンズ(Aタイプ専用)
溶接・切断用焦点レンズ【ケース付き】(Aタイプ専用)
機種 | 税込価格 | |
---|---|---|
共通 | 18,400 |
交換工賃 2,5002,750

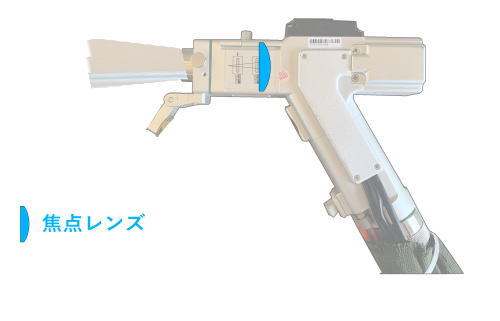

洗浄用焦点レンズ(Aタイプ専用)
【F800】洗浄用焦点レンズ(Aタイプ専用)
洗浄用焦点レンズ【ケース付き】(Aタイプ専用)
【ダブルワイヤー用】焦点レンズ F200(Aタイプ専用)
【ダブルワイヤー用】F200 パイプ(Aタイプ専用)
機種 | 税込価格 | |
---|---|---|
共通 | 10,500 |
ダブルワイヤー用の長距離焦点型のパイプとなります。F200レンズと共に使用して下さい。焦点距離が延びてダブルワイヤー溶接時に生じるヒュームからレンズを守る為に使用します。※ ダブルワイヤーをご購入いただいた場合に付属されます。
LCW 洗浄(錆落とし)キット
機種 | 税込価格 | |
---|---|---|
共通 | 25,520 |
レーザーガンを洗浄モード(錆取り・塗料剥離など)に変更する為の交換キット一式になります。
【キットの中身】
・焦点距離 F600 洗浄用焦点レンズ
・洗浄用レーザーヘッド
・レンズ清掃用エアー吹き
【キットの中身】
・焦点距離 F600 洗浄用焦点レンズ
・洗浄用レーザーヘッド
・レンズ清掃用エアー吹き
コリメーターレンズ(Aタイプ専用)
機種 | 税込価格 | |
---|---|---|
共通 | 10,340 |
「レーザーガンの持ちて部分が過熱する、レーザー出力が明らかに下がった」場合に交換します。
レンズの汚れ、破損が疑われる場合のみ交換して下さい!
コリメーターレンズの交換は、埃など異物が混入されない場所で交換を行ってください。
※コリメーターレンズには向きがあります
D20-50
材質 石英ガラス
φ20 t=4.0
焦点距離 F50
コリメーターレンズの交換は、埃など異物が混入されない場所で交換を行ってください。
※コリメーターレンズには向きがあります
D20-50
材質 石英ガラス
φ20 t=4.0
焦点距離 F50
交換工賃 5,0005,500
保護レンズ(Aタイプ専用)
機種 | 税込価格 | |
---|---|---|
共通 | 1,320 |
「保護レンズ付近が過熱している、レーザーの出力が明らかに下がった」場合に交換します。「保護レンズケースに一枚」「焦点レンズケースに一枚」計2枚使用しています。
ガスを使用しないで溶接、切断、サビ取りを行ったり、ガス圧が低すぎたり、ガスが汚染されていたりした場合に破損する可能性があります。常にレーザーガン内部への異物の侵入を防ぐことができる環境であれば、長く使用することができます。
※湿度などにより、長期間の使用でレンズのコーティングがダメージを受ける可能性があります、出力が下がったり、保護レンズ付近が過熱する際には必ず交換して下さい。
材質 石英ガラス
φ20 t=3.0
コーティング : AR/AR@1064nm
ガスを使用しないで溶接、切断、サビ取りを行ったり、ガス圧が低すぎたり、ガスが汚染されていたりした場合に破損する可能性があります。常にレーザーガン内部への異物の侵入を防ぐことができる環境であれば、長く使用することができます。
※湿度などにより、長期間の使用でレンズのコーティングがダメージを受ける可能性があります、出力が下がったり、保護レンズ付近が過熱する際には必ず交換して下さい。
材質 石英ガラス
φ20 t=3.0
コーティング : AR/AR@1064nm
交換方法はこちらを参照してください
交換工賃 2,5002,750
保護レンズケース(Aタイプ専用)(レンズ・シールリングは含まれません)
機種 | 税込価格 | |
---|---|---|
共通 | 6,500 |
「保護レンズケース」ケースはレーザーガン先端側にあり、保護レンズを収納する部品です。
※ケースのみです!使用するには、「保護レンズ」「シールリング」の取り付けが必要です
※ケースのみです!使用するには、「保護レンズ」「シールリング」の取り付けが必要です
交換工賃 2,5002,750

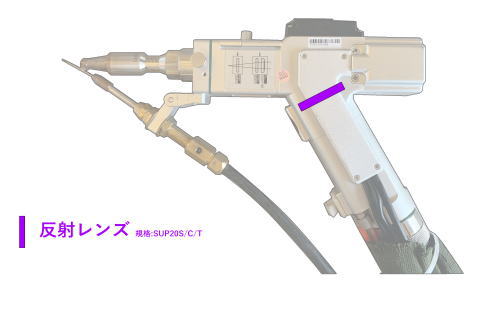

反射レンズ(Aタイプ専用)
シールリング(Aタイプ専用) ※シールリングのみ
機種 | 税込価格 | |
---|---|---|
共通 | 3,300 |
WSXLH-P205-01
外径 Φ20mm / 内径 Φ16mm / 厚み 2.4mm / 白色
保護レンズケース、焦点レンズケース内にはめ合わせます、レーザーガン内部に計2枚使用します。冬場など気温が低い場合、シールリングが収縮して外れやすくなるので注意して下さい!
※シールリングのみの単体販売です。ケースは付属されません。
外径 Φ20mm / 内径 Φ16mm / 厚み 2.4mm / 白色
保護レンズケース、焦点レンズケース内にはめ合わせます、レーザーガン内部に計2枚使用します。冬場など気温が低い場合、シールリングが収縮して外れやすくなるので注意して下さい!
※シールリングのみの単体販売です。ケースは付属されません。
交換工賃 2,5002,750
RECI 出力保護コネクタ
機種 | 税込価格 | |
---|---|---|
共通 | 16,280 |
レーザー発振器のケーブルを保護する為の保護コネクタになります。保護コネクタに内臓されているレンズが破損すると、レーザーが正常に照射されません。
交換工賃 5,0005,500
Arayc raycus出力保護コネクタ
機種 | 税込価格 | |
---|---|---|
共通 | 12,870 |
商品詳細:Arayc raycus出力コネクタ ファイバーレーザーソースケーブル、0-15kw D12.8 H16 Silver
レーザー発振器のケーブルを保護する為の保護コネクタになります。保護コネクタに内臓されているレンズが破損すると、レーザーが正常に照射されません。
レーザー発振器のケーブルを保護する為の保護コネクタになります。保護コネクタに内臓されているレンズが破損すると、レーザーが正常に照射されません。
交換工賃 5,0005,500
ソリッドワイヤー
機種 | 税込価格 | |
---|---|---|
ER50-6 Φ1.0mm 5Kg | 2,750 |
炭素鋼銅メッキ溶接ワイヤー
機種 | 税込価格 | |
---|---|---|
ER70S-6 Φ1.0mm 5Kg | 2,750 | ER70S-6 Φ1.6mm 5Kg | 4,180 | ER70S-6 Φ2.0mm 5Kg | 4,180 |
軟鋼用ソリッドワイヤー
機種 | 税込価格 | |
---|---|---|
ER308 Φ1.0mm 5Kg | 13,200 | |
ER308 Φ1.6mm 5Kg | 9,900 | |
ER308 Φ2.0mm 5Kg | 9,900 |
ステンレス鋼用溶接ワイヤー
機種 | 税込価格 | |
---|---|---|
A-5183WY 1.6mm 5kg(KOBELCO社製) | 18,700 | |
アルミ溶接用ワイヤー ER5356 Φ1.6mm 7kg |
14,520 | |
アルミ溶接用ワイヤー ER5356 Φ2.0mm 7kg |
14,520 |
アルミ溶接用溶接ワイヤー
機種 | 税込価格 | |
---|---|---|
TA1 純チタン Φ0.8mm 5Kg GB/T3620.1 Fe-0.2/C-0.08/N-0.03/H-0.015/O-0.18 |
165,000 | |
TA1 純チタン Φ1.2mm 5Kg GB/T3620.1 Fe-0.2/C-0.08/N-0.03/H-0.015/O-0.18 |
137,500 | |
TA1 純チタン Φ1.6mm 5Kg GB/T3620.1 Fe-0.2/C-0.08/N-0.03/H-0.015/O-0.18 |
117,700 |
TA2 純チタン Φ0.8mm 5Kg GB/T3620.1 Fe-0.2/C-0.08/N-0.03/H-0.015/O-0.25 |
165,000 | |
TA2 純チタン Φ1.2mm 5Kg GB/T3620.1 Fe-0.2/C-0.08/N-0.03/H-0.015/O-0.25 |
137,500 | |
TA2 純チタン Φ1.6mm 5Kg GB/T3620.1 Fe-0.2/C-0.08/N-0.03/H-0.015/O-0.25 |
117,700 |
TA10 チタン合金 Φ0.8mm 5Kg Ti-0.3Mo-0.8Ni GB/T3620.1 Fe-0.2/C-0.08/N-0.03/H-0.015/O-0.25 |
165,000 | |
TA10 チタン合金 Φ1.2mm 5Kg Ti-0.3Mo-0.8Ni GB/T3620.1 Fe-0.2/C-0.08/N-0.03/H-0.015/O-0.25 |
137,500 | |
TA10 チタン合金 Φ1.6mm 5Kg Ti-0.3Mo-0.8Ni GB/T3620.1 Fe-0.2/C-0.08/N-0.03/H-0.015/O-0.25 |
117,700 |
TC4 チタン合金 Φ0.8mm 5Kg Ti-6Al-4V GB/T3620.1 Fe-0.2/C-0.08/N-0.05/H-0.015/O-0.2 |
165,000 | |
TC4 チタン合金 Φ1.2mm 5Kg Ti-6Al-4V GB/T3620.1 Fe-0.2/C-0.08/N-0.05/H-0.015/O-0.2 |
137,500 | |
TC4 チタン合金 Φ1.6mm 5Kg Ti-6Al-4V GB/T3620.1 Fe-0.2/C-0.08/N-0.05/H-0.015/O-0.2 |
117,700 |
チタン溶接ワイヤー取り扱いについて
純チタンワイヤー0.8mmは非常に柔らかく、抵抗が掛かってしまうとワイヤーがクラッシュしてしまう問題が発生してしまいます。
クラッシュを防ぐために、下記(PDF)をご参照ください。
チタン溶接ワイヤー取り扱いについて
純チタンワイヤー0.8mmは非常に柔らかく、抵抗が掛かってしまうとワイヤーがクラッシュしてしまう問題が発生してしまいます。
クラッシュを防ぐために、下記(PDF)をご参照ください。
チタン溶接ワイヤー取り扱いについて
チタン溶接ワイヤーの価格について
Q. 太いのが安いのはどうしてですか?
A. 板を切断してワイヤーにするため細いほうが高くなります。
Q. 太いのが安いのはどうしてですか?
A. 板を切断してワイヤーにするため細いほうが高くなります。
アースクリップ
機種 | 税込価格 | |
---|---|---|
共通 | 1,500 |
アースクリップです。交換するにはカバーをずらしてアース線とクリップを半田付けする必要があります。
交換工賃 5,0005,500
ワイヤーチューブ
機種 | 税込価格 | |
---|---|---|
3m | 10,120 | |
6m | 14,300 |
FL-LCWのアワイヤーフィーダーとレーザーガンに接続し、溶接ワイヤーを通すチューブです
鉄、ステンなどの比較的固い素材のワイヤーの使用最適です。必要な長さに応じて選択して下さい
鉄、ステンなどの比較的固い素材のワイヤーの使用最適です。必要な長さに応じて選択して下さい
アルミ溶接用 ワイヤーチューブ
機種 | 税込価格 | |
---|---|---|
3m | 10,120 |
アルミ溶接専用のワイヤーチューブです。標準で付属しているチューブとは異なり、アルミ素材などの柔らかいワイヤーを使用した際の供給時の引っかかりや
ワイヤーフィーダー内での絡まりを防ぎます。
長さ : 3.5m
長さ : 3.5m

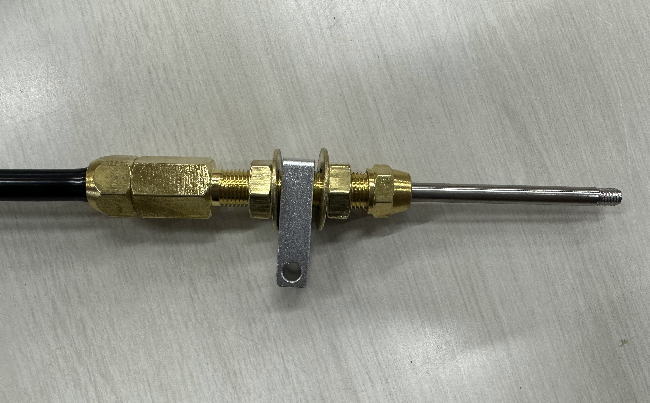

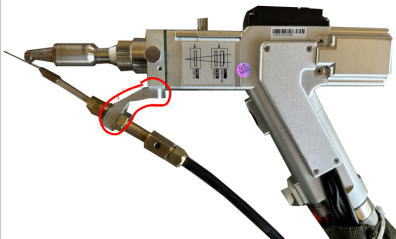

ワイヤーチューブ用ステー(Aタイプ専用)

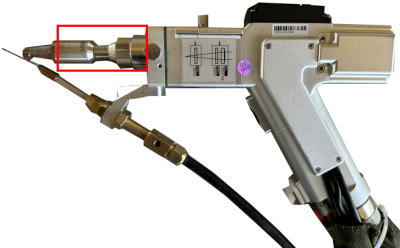

溶接・切断用レーザーヘッド(Aタイプ専用)

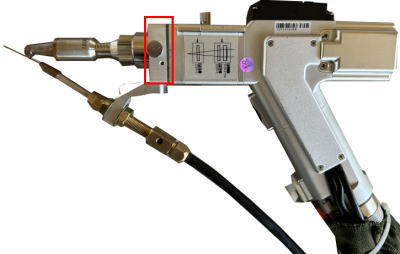

レーザーヘッド・アダプタ(Aタイプ専用)
保護メガネ 【ファイバーレーザー溶接用】
種類 | 税込価格 | |
---|---|---|
遮光度低め | 5,500 | |
遮光度高め | 5,500 |
レンズ清掃用綿棒(100本入り)
税込価格 | |
---|---|
1,650 |
