FLシリーズ(金属切断)用パーツ 噴射ノズル
光路調整用ツール MCD100（ノズル芯出し器）
ファイバーレーザー切断機の切断ヘッドのノズル中心とレッドライト（ガイド光）の同軸ずれ量（ΔX／ΔY）を、カメラと4.5インチ画面でリアルタイム表示する芯出し専用ツールです。
従来のテープ痕による目視確認に代わり、「位置合わせ → フォロー → 調整」の3ステップで、画面表示が緑になれば芯出し完了。芯出し作業が速く・正確に行えます。
※ 電池（21700リチウムイオン電池）は付属しません。市販品を別途ご用意ください。（USB Type-C充電式）

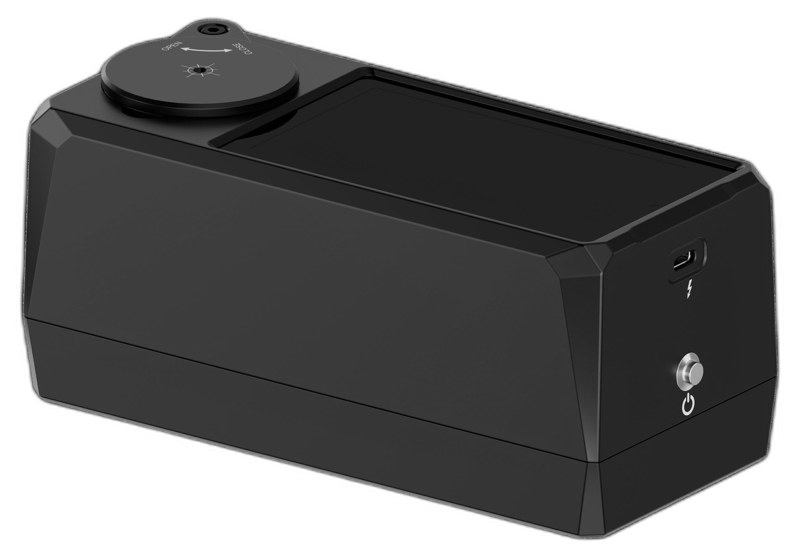

MCD100 本体

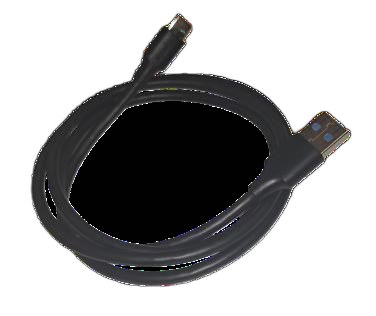

付属 USB Type-C−Type-A ケーブル
| 型番 | 価格 | |
|---|---|---|
| MCD100 | 178,000 税込195,800円 |
| カメラ解像度 | 1920×1200 | 繰返し精度 | 0.02mm以下 |
|---|---|---|---|
| 絶対精度 | 0.05mm以下 | 画面 | 4.5インチ |
| 寸法／重量 | 180×80×82.5mm／約1kg | 保護等級 | IP64・CE認証 |
製品仕様書（PDF・日本語） ｜ Specifications (PDF, English)
動画：MCD100 の使用イメージ

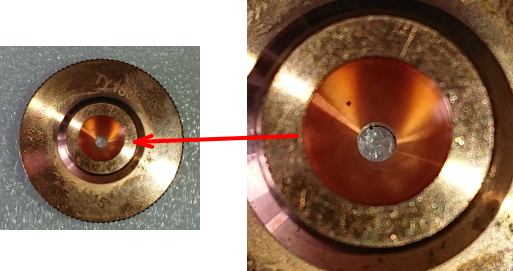

Φ28 噴射ノズル (シングル)
外径がΦ28の噴射ノズル (シングル)です。
Φ32とは互換性がありませんので、注意してください。
シングルノズルは窒素を使用して加工する際に使用します。ステンレス、アルミニウムなど。
Φ28 噴射ノズル (シングル)
| 口径 | 価格 | |
|---|---|---|
| Φ0.8 | 2,500 税込2,750円 |
|
| Φ1.0 | 2,500 税込2,750円 |
|
| Φ1.2 | 2,500 税込2,750円 |
|
| Φ1.5 | 2,500 税込2,750円 |
|
| Φ1.8 | 2,500 税込2,750円 |
|
| Φ2.0 | 2,500 税込2,750円 |
|
| Φ2.5 | 2,500 税込2,750円 |
|
| Φ3.0 | 2,500 税込2,750円 |
|
| Φ3.5 | 2,500 税込2,750円 |
|
| Φ4.0 | 2,500 税込2,750円 |
|
| Φ4.5 | 2,500 税込2,750円 |
|
| Φ5.0 | 2,500 税込2,750円 |
説明画像はクリックで拡大表示します。

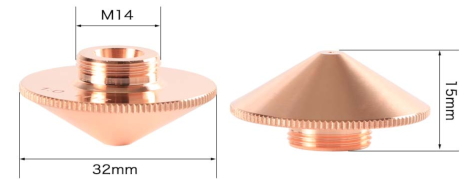

Φ32 噴射ノズル (シングル)
外径がΦ32の噴射ノズル (シングル)です。
Φ28とは互換性がありませんので、注意してください。
シングルノズルは窒素を使用して加工する際に使用します。ステンレス、アルミニウムなど。
Φ32 噴射ノズル (シングル)
| 口径 | 価格 | |
|---|---|---|
| Φ0.8 | 3,100 税込3,410円 |
|
| Φ1.0 | 3,100 税込3,410円 |
|
| Φ1.2 | 3,100 税込3,410円 |
|
| Φ1.4 | 3,100 税込3,410円 |
|
| Φ1.5 | 3,100 税込3,410円 |
|
| Φ1.8 | 3,100 税込3,410円 |
|
| Φ2.0 | 3,100 税込3,410円 |
|
| Φ2.5 | 3,100 税込3,410円 |
|
| Φ3.0 | 3,100 税込3,410円 |
|
| Φ3.5 | 3,100 税込3,410円 |
|
| Φ4.0 | 3,100 税込3,410円 |
|
| Φ4.5 | 3,100 税込3,410円 |
|
| Φ5.0 | 3,100 税込3,410円 |
説明画像はクリックで拡大表示します。

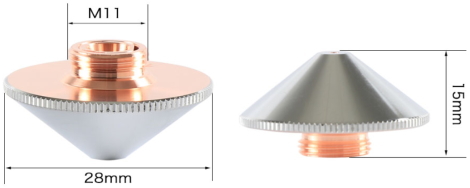

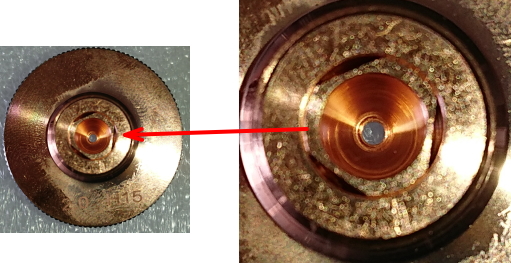

Φ28 噴射ノズル (ダブル)
外径がΦ28の噴射ノズル (ダブル)です。
Φ32とは互換性がありませんので、注意してください。
タブルノズルは酸素を使用して加工する際に使用します。鉄鋼など。
Φ28 噴射ノズル (ダブル)
| 口径 | 価格 | |
|---|---|---|
| Φ0.8 | 2,900 税込3,190円 |
|
| Φ1.0 | 2,900 税込3,190円 |
|
| Φ1.2 | 2,900 税込3,190円 |
|
| Φ1.5 | 2,900 税込3,190円 |
|
| Φ1.8 | 2,900 税込3,190円 |
|
| Φ2.0 | 2,900 税込3,190円 |
|
| Φ2.5 | 2,900 税込3,190円 |
|
| Φ3.0 | 2,900 税込3,190円 |
|
| Φ3.5 | 2,900 税込3,190円 |
|
| Φ4.0 | 2,900 税込3,190円 |
|
| Φ4.5 | 2,900 税込3,190円 |
|
| Φ5.0 | 2,900 税込3,190円 |
タブルノズルは酸素を使用して加工する際に使用します。鉄鋼など。
説明画像はクリックで拡大表示します。

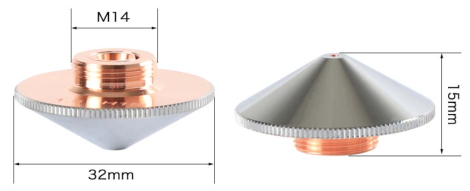

Φ32 噴射ノズル (ダブル)
外径がΦ32の噴射ノズル (ダブル)です。
Φ28とは互換性がありませんので、注意してください。
Φ32 噴射ノズル (ダブル)
| 口径 | 価格 | |
|---|---|---|
| Φ0.8 | 3,700 税込4,070円 |
|
| Φ1.0 | 3,700 税込4,070円 |
|
| Φ1.2 | 3,700 税込4,070円 |
|
| Φ1.4 | 3,700 税込4,070円 |
|
| Φ1.5 | 3,700 税込4,070円 |
|
| Φ1.8 | 3,700 税込4,070円 |
|
| Φ2.0 | 3,700 税込4,070円 |
|
| Φ2.5 | 3,700 税込4,070円 |
|
| Φ3.0 | 3,700 税込4,070円 |
|
| Φ3.5 | 3,700 税込4,070円 |
|
| Φ4.0 | 3,700 税込4,070円 |
|
| Φ4.5 | 3,700 税込4,070円 |
|
| Φ5.0 | 3,700 税込4,070円 |
説明画像はクリックで拡大表示します。

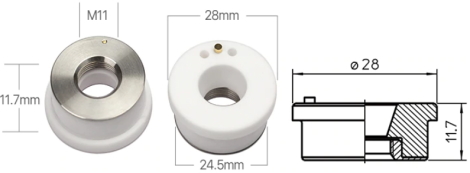

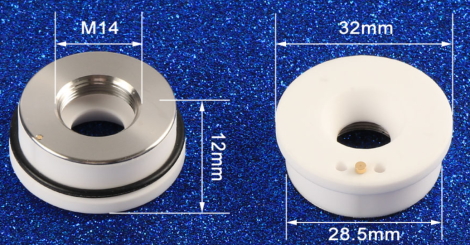

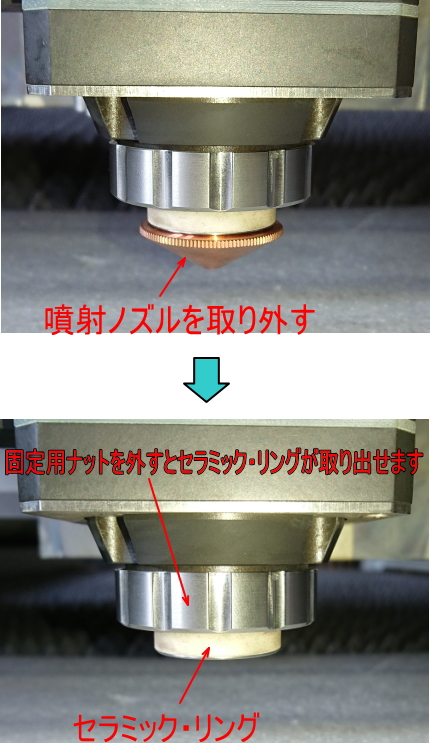

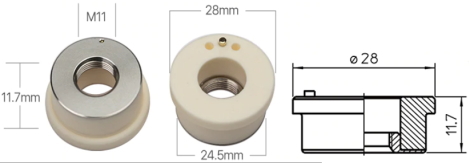

セラミックリング
FLシリーズの噴射ノズルを固定するセラミックリングです。
レーザーヘッドによりサイズ・形状が異なりますので、実機に搭載されているものを確認した上で注文してください。
セラミックリング
| タイプ | 価格 | |
|---|---|---|
| Φ32 | 6,100 税込6,710円 |
|
| Φ28 Aタイプ | 7,800 税込8,580円 |
|
| Φ28 Bタイプ | 8,500 税込9,350円 |
説明画像はクリックで拡大表示します。
