MPC6585と8530Sについて

MPC6585とMPC8530Sは、機能的性能的に互換性があり、外寸も同一です。

ただし、コネクタ自体のXZが異なります.同じ位置のコネクタにはめると、適切に動作しなくなります。

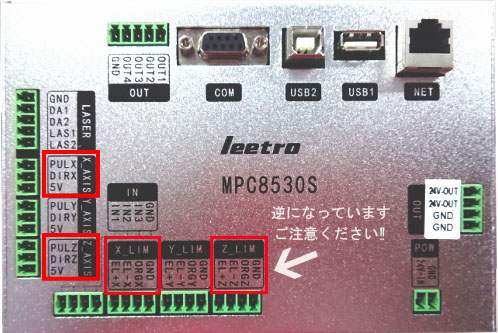

コネクタ位置の相違点

1. X_AXIS と Z-AXISの位置が入れ替わっています。
2. X_LIM と Z-LIMの位置が入れ替わっています。

MPC6585

MPC8530S

MPC8530Sのケースの色は、銀色の場合と黒色の場合があります。機能、寸法、取付用のネジ穴の位置は同一です。
