1台でレーザー溶接とレーザー洗浄に対応する、手持ち式 揺動（オシレーティング）ファイバーレーザーヘッドです。HMIで「溶接システム」「洗浄システム」を切り替えて使用できます。
SUP31T オシレーティング・レーザー溶接ヘッド（ガン＋コントローラー一式）
最新のSタイプ手持ち式揺動（オシレーティング）方式ファイバーレーザー溶接ヘッド「SUP31T」のガン＋コントローラー一式です。1台で【溶接】【切断】【洗浄（表面・溶接ビード）】に対応し、各社ファイバーレーザー発振器（最大3000W）に接続して使用できます。HMI（タッチパネル）で「溶接システム」と「洗浄システム」を切り替えて使用でき、揺動方式により幅広・安定した施工が可能です。
主な用途：金属（炭素鋼・ステンレス・アルミ・銅 など）の溶接／切断／表面洗浄（サビ・酸化皮膜・塗膜の除去）／溶接ビード洗浄
主な仕様：適用波長 1080nm（±10nm）／適用出力 最大3000W（連続レーザー）／最大溶接シーム幅 約8mm／集光レンズ D20T4.5・F150／コリメートレンズ D16T5・F60／反射鏡 30×14T2／保護レンズ D18T2／焦点上下調整 ±10mm／ガン質量 約0.56kg／推奨エア流量 10〜15L/min（20℃ 0.15MPa・アルゴン推奨）／電源 AC220V（220V±5% 50/60Hz）／クラス4レーザー（保護具必須）／手持ち式／冷却方式 水冷（専用チラー使用）
主な機能：レーザー溶接／レーザー切断／レーザー洗浄（表面・溶接ビード）／HMIで溶接システム・洗浄システムを切替／レンズ温度監視／システム故障診断／プロセスライブラリ（3グループ登録・ボタン切替）／ワイヤーフィーダー連動調整
一式内容：レーザーガン本体（SUP31T）／コントローラ（制御ユニット）／液晶パネル（日本語版）／ショートパーツ
※詳しい仕様・対応レーザー・設置条件はお問い合わせください。
主な用途：金属（炭素鋼・ステンレス・アルミ・銅 など）の溶接／切断／表面洗浄（サビ・酸化皮膜・塗膜の除去）／溶接ビード洗浄
主な仕様：適用波長 1080nm（±10nm）／適用出力 最大3000W（連続レーザー）／最大溶接シーム幅 約8mm／集光レンズ D20T4.5・F150／コリメートレンズ D16T5・F60／反射鏡 30×14T2／保護レンズ D18T2／焦点上下調整 ±10mm／ガン質量 約0.56kg／推奨エア流量 10〜15L/min（20℃ 0.15MPa・アルゴン推奨）／電源 AC220V（220V±5% 50/60Hz）／クラス4レーザー（保護具必須）／手持ち式／冷却方式 水冷（専用チラー使用）
主な機能：レーザー溶接／レーザー切断／レーザー洗浄（表面・溶接ビード）／HMIで溶接システム・洗浄システムを切替／レンズ温度監視／システム故障診断／プロセスライブラリ（3グループ登録・ボタン切替）／ワイヤーフィーダー連動調整
一式内容：レーザーガン本体（SUP31T）／コントローラ（制御ユニット）／液晶パネル（日本語版）／ショートパーツ
※詳しい仕様・対応レーザー・設置条件はお問い合わせください。
| 品目 | 価格 （税別／税込） | |
|---|---|---|
| ガン（SUP31T） | 128,000140,800 | |
| コントローラ（SUP31T） | 98,000107,800 | |
| 液晶パネル日本語版（SUP31T） | 50,00055,000 | |
| ショートパーツ（SUP31T） | 50,00055,000 | |
| 一式（ガン＋コントローラー） | 380,000418,000 /一式 | |
| 交換工賃（センドバック） | 50,00055,000 /式 |
セット内容・実機写真

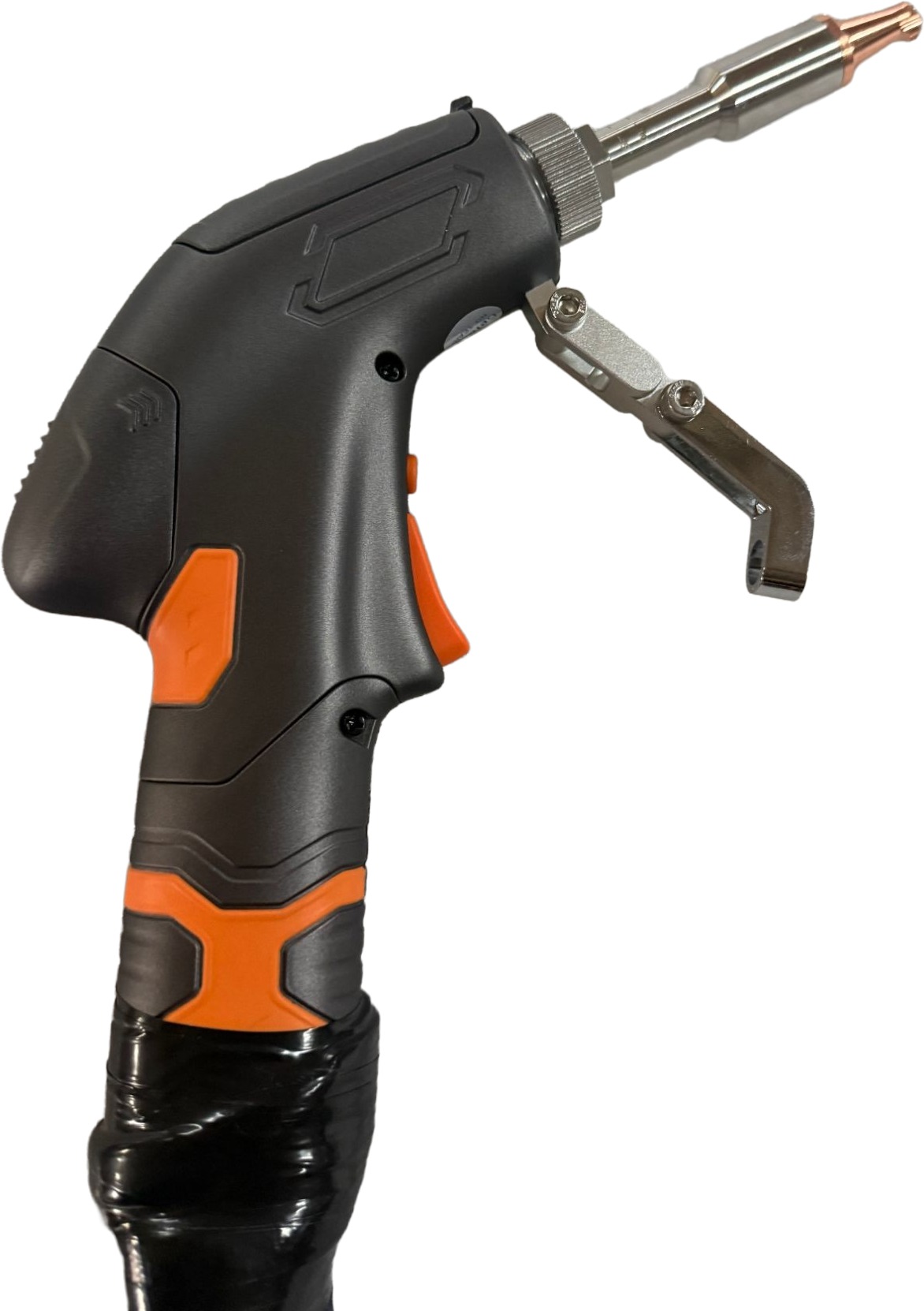

レーザーガン本体（SUP31T）

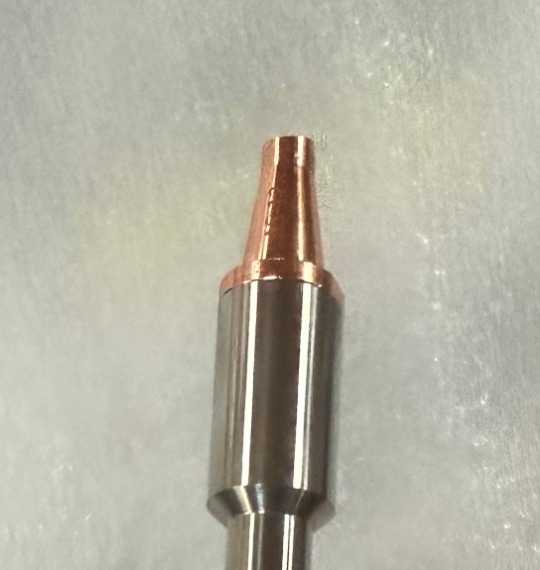

ガン先端・ノズル

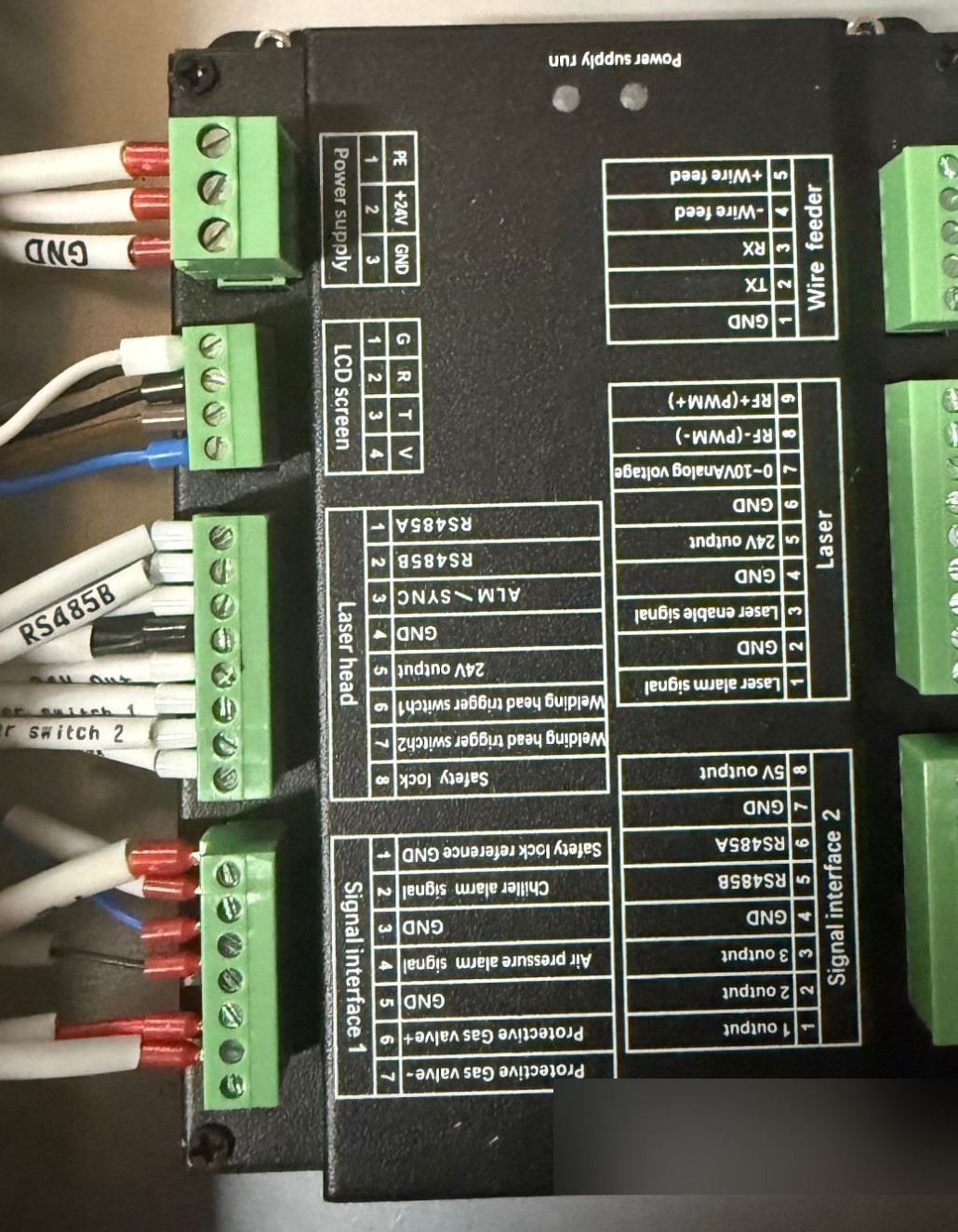

コントローラー（端子配列）

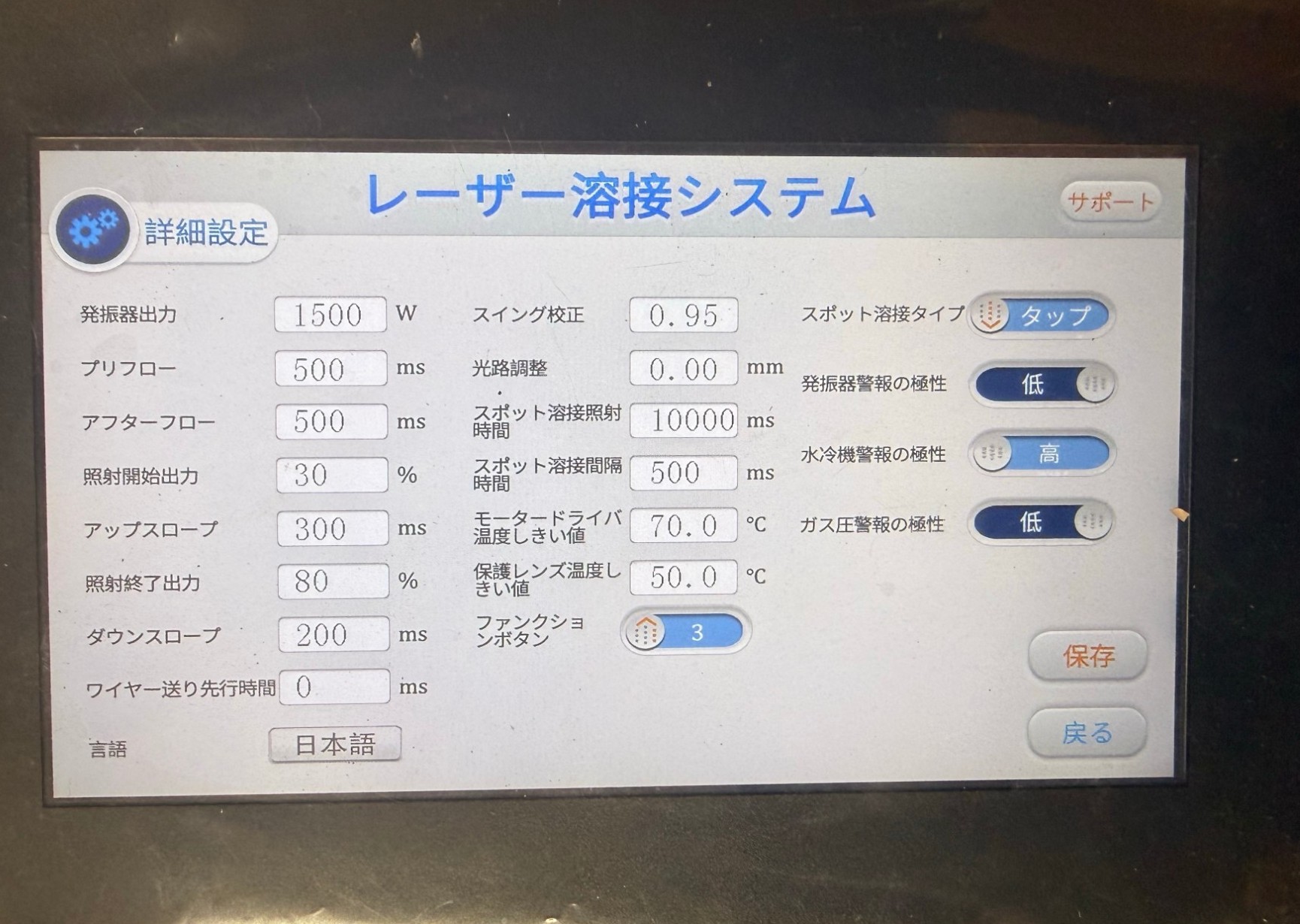

操作画面：溶接システム

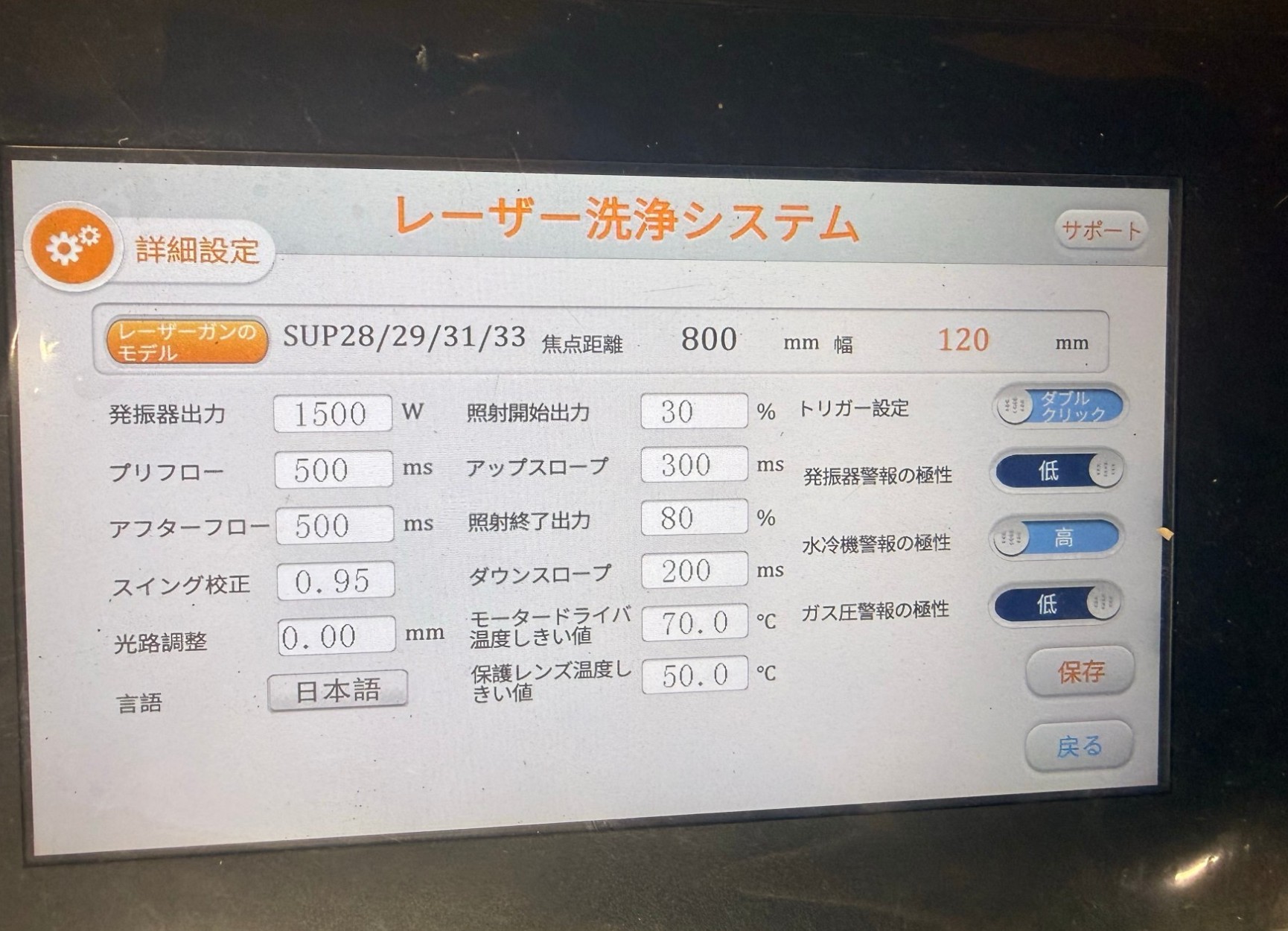

操作画面：洗浄システム
操作画面：メイン（SunmaX laser）
単品部品（ガン・コントローラ・液晶パネル・ショートパーツ）や、ワイヤーフィーダー付き一式パック（シングル／ダブル／トリプルワイヤー）をご希望の場合は、他社製ガンの交換｜Sタイプ（SUP31T）変更料金一覧のページをご覧ください。
記載の「交換工賃」は、弊社にて交換作業を行った場合の費用です。交換はセンドバックにて対応となります。配送料はお客様負担となります。 詳細はこちら
